EMV elektrischer Antriebe



Störquellen und Störsenken

Die EMV beinhaltet die Aspekte

• der Störaussendung und
• der Störfestigkeit.

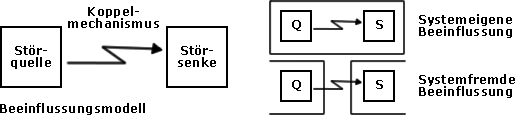

Diese Eigenschaften werden im Sinne eines Beeinflussungsmodells

• einer Störquelle und
• einer Störsenke

zugeordnet.

Eine Störquelle sendet eine elektromagnetische Störgröße aus. Diese wird über einen Koppelmechanismus zu einer Störsenke übertragen und führt dort zu einer elektromagnetischen Störbeeinflussung. Eine elektromagnetische Störbeeinflussung ist eine nicht beabsichtigte elektromagnetische Wirkung. Findet die Beeinflussung innerhalb eines Gerätes statt, spricht man von systemeigener Beeinflussung. Beeinflussungen zwischen zwei Geräten werden als systemfremde Beeinflussungen bezeichnet.

Während systemeigene Beeinflussungen vom Hersteller unterhalb kritischer Schwellen gehalten werden, treten systemfremde Beeinflussungen erst während der Inbetriebnahme oder im Betrieb von Maschinen und Anlagen auf. Durch entsprechende Maßnahmen ist sicherzustellen, dass die systemfremden Beeinflussungen die Störschwellen der beteiligten Automatisierungsgeräte nicht überschreiten und damit Funktionsstörungen vermieden werden.

Elektrische Antriebe sind aus Sicht der elektromagnetischen Verträglichkeit sowohl als Störquellen als auch als Störsenken zu betrachten.
